CHEM Black & White® UPE ond

UPE marbré noir & blanc, Ondulé, FDA, ATEX, EN 12115

Les usages

La gamme « CHEM Black & White® UPE » dispose d’un tube intérieur en UPE noir et blanc marbré FDA et antistatique, et d’un revêtement extérieur en EPDM noir antistatique pour une utilisation en zone ATEX.

Cette gamme se décline en version extérieure lisse (16 bars / ADR) ou annelée (10 bars) pour une meilleure souplesse.

Ce tuyau dispose de tous les agréments pour une utilisation dans toutes les industries de process : chimique, pharmaceutique, cosmétique, agro-alimentaire, pour le transfert de produits agressifs.

Les avantages

+ Souplesse très nettement améliorée par rapport à la version lisse
+ Tuyau agréé pour zones ATEX
+ Compatibilité avec une très large gamme de produits chimiques
+ Revêtement intérieur très glissant facilitant l'écoulement des produits
+ Tuyau garanti sans phtalates
+ Tuyau conforme à la norme EN 12115
+ Coefficient de sécurité x 4
Disponibilité
En stock pour les diamètres courants
Demander un devis

Caractéristiques

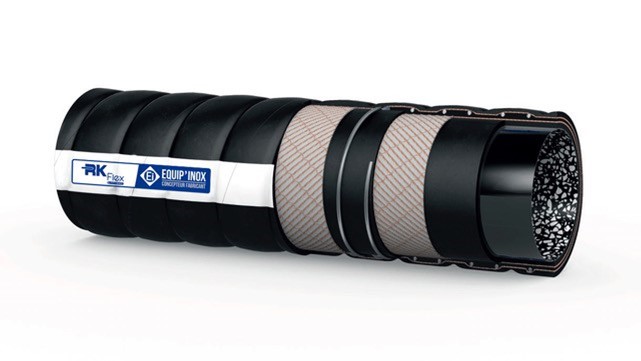

Construction
• Tube intérieur : UPE (Polyéthylène haute densité),marbré blanc et noir, antistatique 10⁶ Ohm, lisse, glacé miroir, garanti sans phtalates
• Renforts : trames textiles de haute densité, tresses de masse et spire acier noyées
• Revêtement extérieur : EPDM noir annelé antistatique R < 10⁶ Ohm résistant aux UV, à l'ozone et à l'abrasion
Températures d'utilisation
• En utilisation courante : de -35°C à +100°C (Température de transfert du produit : selon les recommandations de la norme EN 12115)
• Nettoyage à 130°C à la vapeur pendant 1/2 heure maximum
• Résistant à tous les produits de lavage couramment utilisés
Dimensions
• Du DN 19 au DN 100 (voir tableau)

DN x ext

(mm)

RC

 (mm)

PS à 20°C

(bars)

PLNE à

20°C (bars)

Aspiration

(bars)

Poids

(g/m)

19  x 31

60

10

40

- 0.9

650

25 x 37

80

10

40

- 0.9

800

32 x 44

110

10

40

- 0.9

950

38 x 51

140

10

40

- 0.9

1 200

50 x 66

180

10

40

- 0.9

1 900

63.5 x 79.5

250

10

40

- 0.9

2 600

75 x 91

280

10

40

- 0.8

3 000

100 x 116

360

10

40

- 0.8

4 100
Pression / Aspiration
• Pression de service à 20°C : 16 bars
• Coefficient de sécurité x 4 jusqu'au DN 63, x 3 pour les DN supérieurs
• Tenue à l'aspiration à 20°C : -0.9 bars jusqu'au DN 63, - 0.8 pour les DN supérieurs

Conditionnement

• Conditionnement en couronnes de 40 mètres
• Livraison en standard du flexible serti avec filet de protection sur chaque raccord
• Sur demande :
- Emballage individuel
- Bouchons de protection sur les raccords

Limites d’usage

• Tuyau à purger après chaque utilisation pour éviter les produits stagnants à l'intérieur

Montage

• Sertissage 100 % aseptique Rksept®, ou montage avec double coquilles
• Profils des raccords développés par notre bureau d'études : absence de zone de rétention, qualité et sécurité du sertissage
• Raccords monoblocs usinés en France selon nos plans dans de la barre d'inox 316L (Certificat 3.1 sur demande)

Variantes / options

• Version lisse extérieure (15 bars) : Chem Black & White UPE
