Chem PTFE

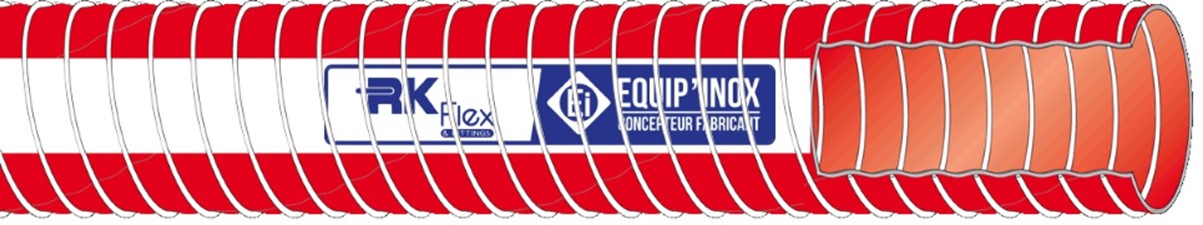

Tuyau composite PTFE spire inox, version 10 ou 14 bars

Les usages

Notre gamme de tuyaux composites est dédiée au transfert de produits chimiques en aspiration ou en refoulement et nécessitant une très grande souplesse.

La version CHEM PTFE apporte une compatibilité chimique renforcée pour le transfert de produits chimiques très agressifs ou très corrosifs.

La spire intérieure de base est en inox 304L, avec variante possible en inox 316L.

Tuyau disposant de l'agrément ADR.

Les avantages

Tube intérieur en PTFE pour une résistance aux produits chimiques très agressifs
Très grande souplesse
Faible rayon de courbure
Conforme à la norme EN 13765
Agrément ADR / TMD (Sur demande)
Utilisable en zones ATEX
Disponibilité
Sur commande
Demander un devis

Caractéristiques

Construction
Spirale intérieure : inox 304L (316L en variante)
Tube intérieur : film en PTFE
Renforts : couches de films et toiles en polypropylène
Revêtement extérieur : toile polyester enduite de PVC, rouge
Spirale extérieure : inox 304L
Joint d’étanchéité pour le sertissage : nitrile (NBR) ou option Viton (FPM)
Caractéristiques électriques : ≤ 1 Ω/m
Températures d'utilisation
En utilisation courante : de -30°C à +115°C
Dimensions
Du DN 25 au DN 250
Pression / Aspiration
Pression de service à 20°C : 10 bars
Coefficient de sécurité x 4
Aspiration : - 0.9 bars

Conditionnement

Fabrication sur mesure, de 30 mètres de long jusqu'au DN 100, jusqu'à 12 mètres maximum pour le DN 251

Montage

Sertissage par jupe inox et joint d’étanchéité NBR en standard (FPM sur demande)
Raccords symétriques (Inox ou polypro), brides tournantes inox, coupleurs Camlock ou Safelock, filetés mâle ou femelle
