Gaine PU L FOOD As spire inox

Logo Food & Drug Administration Logo Antistatique Logo Conforme aux éxigences européennes Logo Garanti sans phtalates -->

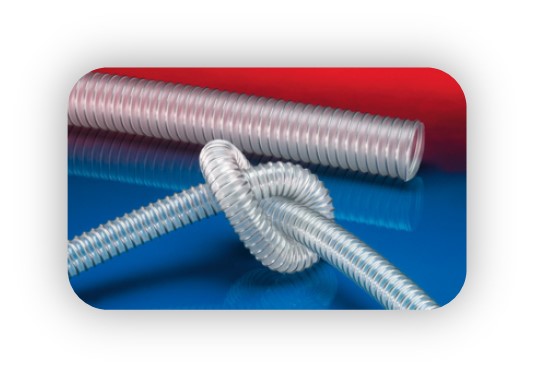

Gaine polyuréthane PU L alimentaire food Antistatique spire inox
Alimentaire, Ep. 1 mm, Antistatique 10⁹ Ω, Résistant à l'hydrolyse

Les usages

Notre gamme de gaines polyuréthane avec spire inox est dédiée au transfert pneumatique en aspiration de vrac et de poudres dans les industries de process : agroalimentaire, cosmétique et pharmaceutique.

Le polyuréthane est de qualité alimentaire, antistatique 10⁹Ω , résistant à l’hydrolyse, et quasi lisse à l’intérieur, la spire inox et la gaine sont co-extrudées, gage de durabilité et de résistance aux mouvements.

La version L, épaisseur 1mm, apporte une grande souplesse même à froid, et une bonne résistance à l’abrasion.

Les avantages

+ Très bonne souplesse même à froid
+ Bonne résistance à l’abrasion
+ Transfert sans goût ni odeur
+ Paroi intérieure quasi lisse
+ Antistatique dans la masse
+ Bonne tenue à l’aspiration
+ Résistant à l’hydrolyse
+ Flèche d’indication du sens de l’écoulement pour réduire l’usure
+ Conforme à la CE 10/2011
Disponibilité
En stock pour les diamètres courants, dispo usine pour les diamètres en gras
Demander un devis

Caractéristiques

Construction
• Polyuréthane éther quasi lisse et translucide de qualité alimentaire, épaisseur 1 mm, antistatique dans la masse
- Agrément CE 10/2011
- Antistatique 10⁹ Ω
- Résistant à l’hydrolyse et aux microbes
- Sans goût sans odeur
- Résistant à l’huile, à l’essence et aux produits chimiques
- Difficilement inflammable
- Sans plastifiants ni halogènes
- Etanche aux gaz et aux liquides
• Spire inox co-extrudée avec le polyuréthane
Températures d'utilisation
• En utilisation courante : -40°C à +90°C, 125°C en pointe sur une courte durée
Dimensions
• Du DN 25 au DN 225

Diam int x ext (mm)

RC

 (mm)

Pression

(bars)

Aspir.

(bars)

Poids

(g/m)

25 x 33

22

2.640

- 0.680

220

32 x 40

28

2.090

- 0.440

280

38 x 46

32

1.775

- 0.370

320

40 x 48

33

1.690

- 0.355

340

50 x 58

39

1.365

- 0.285

410

60 x 68

45

1.145

- 0.235

490

65 x 73

48

1.055

- 0.220

550

70 x 79

52

0.985

- 0.145

590

75 x 84

55

0.920

- 0.135

640

80 x 89

58

0.865

- 0.125

680

90 x 99

64

0.770

- 0.110

750

100 x 109

70

0.695

- 0.105

970

110 x 119

76

0.630

- 0.095

1 060

125 x 134

85

0.555

- 0.085

1 200

140 x 149

94

0.500

- 0.075

1 340

150 x 159

100

0.465

- 0.075

1 520

160 x 169

106

0.435

- 0.070

1 610

200 x 209

133

0.350

- 0.055

2 030
Pression / Aspiration
• Pression de service : de 2.6 à 0.35 bars
• Tenue à l'aspiration : - 0.68 à - 0.055 bars

Conditionnement

• Conditionnement en couronnes de 10 mètres
• Livraison en standard du flexible serti avec filet de protection sur chaque raccord
• Sur demande : emballage individuel, bouchons de protection sur les raccords

Limites d’usage

• Pas de nettoyage en place / CIP

Montage

• Sertissage 100 % aseptique Rksept® grâce à un manchon souple entre la gaine et la jupe de sertissage, ou montage avec double coquilles
• Profils des raccords développés par notre bureau d'études : absence de zone de rétention, qualité et sécurité du sertissage
• Raccords monoblocs usinés en France selon nos plans dans de la barre d'inox 316L (Certificat 3.1 sur demande)

Variantes / options

• Colliers inox à chevauchement de spire sans ou avec fil pour mise à la terre

• Raccords surmoulés en PU ou inox

• Raccords à visser sur la spire
