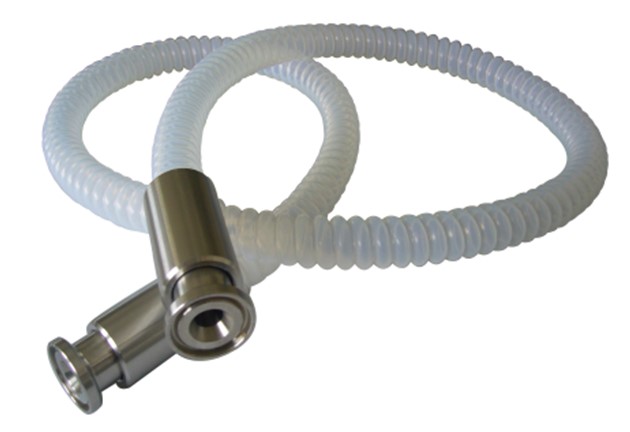

HELIFLON®

-->

PTFE convoluté très souple, Pour refoulement, PUR (Blanc) ou AS (Noir)

Les usages

L’Héliflon® est la version sans spirale du SPIRAFLON, pour les applications en simple refoulement de produits chimiques agressifs.

Il existe en deux versions : PUR (PTFE blanc) ou AS (PTFE noir) pour une utilisation en zone ATEX, du DN 13 au DN 100.

L’Héliflon® peut être fabriqué sans ou avec tresse extérieure au choix (inox, polypro ou kynar) et permet le rabat du PTFE sur les raccords pour éviter tout contact de la matière avec l’inox.

Les avantages

+ Résistance chimique universelle
+ Très grande souplesse
+ Tenue à la température
+ Tenue à la pression avec la tresse
+ Tube anti-adhérent et hydrophobe
+ Fabrication sur mesure à la longueur souhaitée
+ Montage de tous types de raccords sertis ou revêtus

Disponibilité

En stock

Demander un devis

Caractéristiques

Construction

• Tube en PTFE convoluté (Ondes hélicoïdales peu profondes)
• Version PUR (Blanc) ou AS (Noir pour zones ATEX)
• Agréé FDA
• Tresse extérieure optionnelle : en inox, polypro ou kynar

Températures d'utilisation

• De –50°C à +150°C sans tresse, et avec la tresse inox ou kynar
• De –50°C à +90°C avec la tresse polypro

Dimensions

• Du DN 8 (5/16’’) au DN 150 (4’’) (Voir tableau)

DN	DN	RC	PS à 20°C
(mm)	(pouces)	(mm)	Avec tresse
8	5/16’’	15	30
10	3/8’’	20	30
13	1/2’’	25	30
16	5/8’’	30	20
20	3/4’’	50	20
25	1’’	60	10
32	1 1/4’’	80	10
37	1 1/2’’	100	10
45	1 3/4’’	120	5
50	2’’	125	5
57	2 1/4’’	150	3
63	2 1/2’’	175	3
74	3’’	200	3
100	4’’	250	3

Pression / Aspiration

• Pression de service à 20°C (Déclassement à partir de 100°C) :
- Sans tresse : écoulement gravitaire ou très légère pression
- Avec tresse : de 30 à 3 bars
• Coefficient de sécurité x 3
• Très légère tenue à l’aspiration (Passer sur la solution Spiraflon avec spirale extérieure pour une tenue à l’aspiration)

Conditionnement

• Fabrication à la longueur souhaitée

Montage

• Sertissage sur zone déconvolutée du PTFE pour garantir une absence de zone de rétention
• Ou rabat du PTFE sur le raccord
• Profils des raccords développés par notre bureau d'études : absence de zone de rétention, qualité et sécurité du sertissage
• Raccords monoblocs usinés en France selon nos plans dans de la barre d'inox 316L (Certificat 3.1 sur demande)

Variantes / options

• SPIRAFLON® (avec une spire inox extérieure) pour la tenue à l'aspiration

Nom HELIFLON®
