Ondinox série H2 PARRAP

Version améliorée de la série H1, Très grande souplesse, Vitesse d'écoulement du fluide élevée

Les usages

La série H2 de nos onduleux inox est une version plus performante que la série H1, permettant notamment de répondre à des applications dynamiques et/ou avec de nombreuses vibrations.

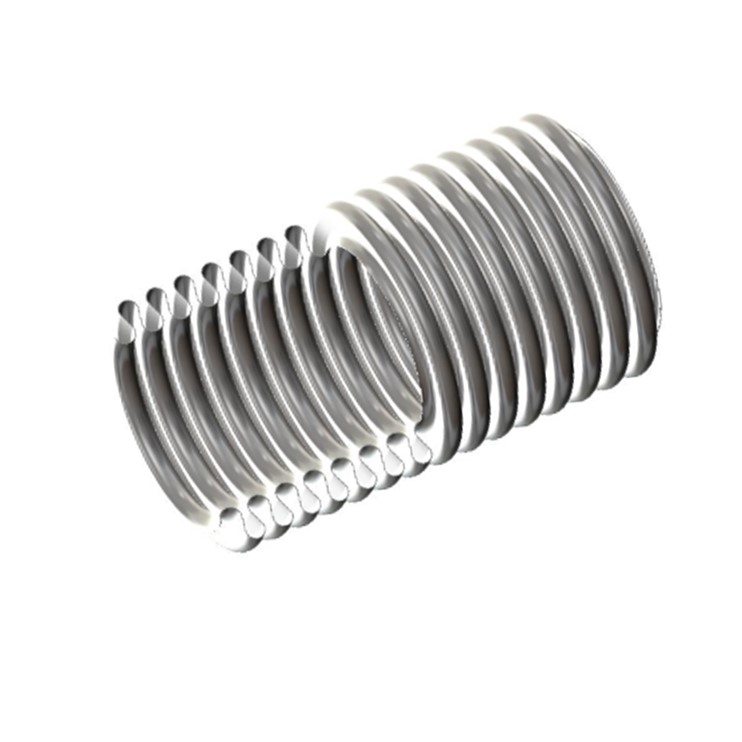

Tous nos onduleux série H sont fabriqués à partir d’un feuillard roulé/soudé en inox, à ondes parallèles hydroformées. Les ondes de cette série H2 sont rapprochées, en forme de Ω pour une meilleure tenue dans le temps.

Cette version H2, utilisable dans les milieux les plus extrêmes, améliore nettement la souplesse et la flexibilité du flexible tout est permettant un écoulement à grande vitesse du fluide.

Les avantages

+ Transfert d’eau ou de vapeurs à hautes températures
+ Tuyau en inox 316L haute performance et tresse haute compacité en Inox 304
+ Souplesse et flexibilité
+ Faible rayon de courbure
+ Bonne résistance à la fatigue (tenue à plus de 50 000 cycles)
+ Résistance aux vibrations
+ Mise en épreuve sous pression systématique avant expédition du produit fini
Disponibilité
Sur commande
Demander un devis

Caractéristiques

Construction
• Tube intérieur en inox 316L à ondes rapprochées et hydroformées
• Tresse extérieure de haute compacité en inox 304
Températures d'utilisation
• En utilisation courante : de -270°C à +600°C
Dimensions
• Du DN 6 (1/4’) au DN 150 (6’)

DN (mm)

Diem ext. (mm)

RC statique (mm)

RC dynam. (mm)

PS à 20°C (bars)

PNLE à

20°C (bars)

6

11.4

20

110

150

600

8

15.2

20

130

115

460

10

17.8

20

150

115

460

12

20.2

25

124

80

320

15

24.1

32

146

63

252

20

29.9

38

169

55

220

25

36.4

45

195

40

160

32

45.4

58

225

40

160

40

54.4

70

255

32

128

50

67.3

85

293

32

128

65

83.4

105

345

25

100

80

102.6

180

495

23

92

100

129.5

218

563

15

60

125

155

255

1 000

13

52

150

177

290

1 250

11

44
Pression / Aspiration
• Pression de service à 20°C : de 150 à 11 bars selon le diamètre
• Coefficient de sécurité x 4
• Tenue à l'aspiration

Conditionnement

• Fabrication sur mesure, sans contrainte de longueur

Limites d’usage

• Déclassements (nous consulter):
- De la tenue en pression dès 50°C
- Des caractéristiques en fonction des sollicitations mécaniques
• Non adapté pour le transfert de matières alimentaire (nettoyabilité)

Montage

• Assemblage de tous types de raccords par soudure sous atmosphère d’argon, par soudeurs et procédés de soudage agréés
• Sur demande : gaine de protection thermique en silicone

Variantes / options

• Ressuage des soudures par opérateur agréé COFREND II
