Ondinox série HP THP

Tenue à la haute et très haute pression, Souplesse

Les usages

Les séries HP et THP de nos onduleux inox sont dédiées pour les applications nécessitant une tenue renforcée à la pression : pression de service à 20°C jusque 180 bars pour la gamme HP (Simple tresse), 255 bars pour la version THP (Double tresse).

Les séries HP et THP à paroi renforcée sont fabriquées à partir d’un feuillard roulé/soudé en inox 316L, à ondes parallèles hydroformées, avec tresse extérieure en inox 304.

Grâce à leur forme d’ondes profilées en oméga, les onduleux HP et THP offrent un excellent compromis flexibilité / résistance à la haute pression.

Les avantages

+ Transfert d’eau ou de vapeurs à hautes températures
+ Tenue aux hautes pressions pour transfert de tous fluides liquides ou gazeux
+ Tuyau en inox 316L haute performance et tresse haute compacité en inox 304
+ Souplesse et flexibilité
+ Bonne résistance à la fatigue (tenue à plus de 50 000 cycles)
+ Résistance aux vibrations
+ Agrément ADR sur le THP
Disponibilité
En stock
Demander un devis

Caractéristiques

Construction
• Feuillard roulé / soudé en inox 316L, hydroformé
• Tresse extérieure de haute compacité en inox 304, simple tresse (HP) ou double tresse (THP)
Températures d'utilisation
• De -270°C à +600°C en pointe
Dimensions
• Du DN 6 (1/4') au DN 100 (4')

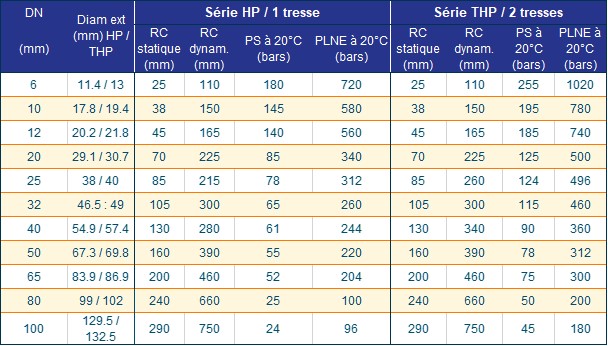

THP

Pression / Aspiration
• Pression de service à 20°C
- HP 1 tresse : de 180 bars pour le DN6, à 25 bars pour le DN 100
- THP 2 tresses : de 255 bars pour le DN6, à 45 bars pour le DN 100
• Tenue au vide
• Coefficient de sécurité x 4

Conditionnement

• Fabrication sur mesure, sans contraintes de longueur

Limites d’usage

• Déclassements (Nous consulter)
- De la tenue en pression dès 50°C
- Des caractéristiques en fonction des sollicitation mécaniques
• Non adapté pour le transfert de matières alimentaires (nettoyabilité)

Montage

• Assemblage de tous types de raccords par soudure manuelle sur vireur sous atmosphère d’argon, par soudeurs et procédés de soudage qualifiés
• Sur demande : gaine de protection thermique en silicone

Variantes / options

• Ressuage des soudures par opérateur agréé COFREND II
