Pharma Biotech White PTFE Ond

PTFE blanc, Extérieur ondulé, Glissant / Aucun frottement

Les usages

Le tuyau Pharma Biotech White PTFE Ond est une évolution technique de notre Dynamiflon PTFE : revêtement extérieur conducteur blanc et noir, glissant pour une nettoyabilité parfaite et pour réduire les frottements au sol ou entre flexibles.

Ses ondulations extérieures lui apportent une souplesse accrue et évitent de retenir l’eau en lui permettant de s’écouler.

Il dispose de tous les agréments : FDA, USP, CE, etc, pour une utilisation sur les lignes de production et de conditionnement en agroalimentaire, cosmétique, pharmaceutique.

Les avantages

+ Tuyau dédié pour toutes les industries agroalimentaire, cosmétique, pharmaceutique pour un transfert de haute pureté
+ Revêtement extérieur ondulé, marbré blanc et noir antistatique, très lisse et très glissant pour une parfaite nettoyabilité
+ Pas de frottements entre flexibles ou au sol
+ Très bonne résistance extérieure aux produits gras
+ Transfert de très haute qualité grâce au tube intérieur lisse en PTFE : sans coloration, ni goût ni odeur
+ Résistance chimique universelle
+ Tenue à la température
+ Pression de service 10 bars, coefficient de sécurité x 4
Disponibilité
Sur commande
Demander un devis

Caractéristiques

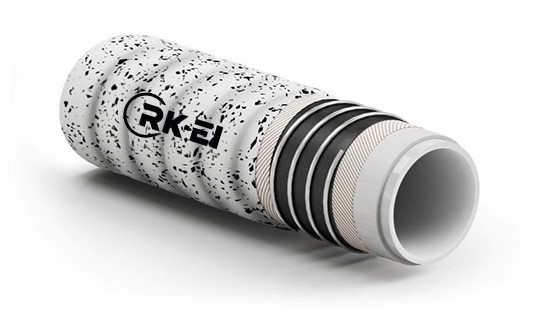

Construction
• Tube intérieur en PTFE blanc conducteur extrudé, lisse, sans phtalates
• Renforts : tresses textile haute ténacité et spire inox noyées
• Tresse de masse
• Revêtement extérieur : revêtement marbré ondulé blanc et noir, très lisse et très glissant , antistatique 106Ω, résistant à l’abrasion, aux huiles et aux produits chimiques, aux UV et à l’ozone
Températures d'utilisation
• De -40°C à +150°C
• Résistant à tous les produits de lavage couramment utilisés
Dimensions
• Du DN 13 au DN 100 (voir tableau)

DN x ext(mm)

RC

 (mm)

PS à 20°C

(bars)

PLNE à

20°C (bars)

Aspiration

(bars)

Poids

(g/m)

13 x 25

70

10

40

-0.9

490

19 x 31

100

10

40

-0.9

640

25 x 37

130

10

40

-0.9

790

32 x 44

160

10

40

-0.9

910

38 x 51

190

10

40

-0.9

1 240

50 x 66

250

10

40

-0.9

1 840

63.5 x 79.5

320

10

40

-0.9

2 560

75 x 91

380

10

40

-0.9

2 980

100 x 116

550

10

40

-0.9

4 120
Pression / Aspiration
• Pression de service à 20°C : 10 bars
• Aspiration : -0.9 bars
• Coefficient de sécurité x 4

Conditionnement

• Conditionnement en couronnes de 20 ou 40 mètres selon les DN
• Livraison en standard du flexible serti avec filet de protection sur chaque raccord
• Sur demande : emballage individuel, bouchons de protection sur les raccords

Montage

• Sertissage 100 % aseptique Rksept® ou montage avec double coquilles inox ou aluminium
• Profils des raccords développés par notre bureau d'études : absence de zone de rétention, qualité et sécurité du sertissage
• Raccords monoblocs usinés en France selon nos plans dans de la barre d'inox 316L (Certificat 3.1 sur demande)
