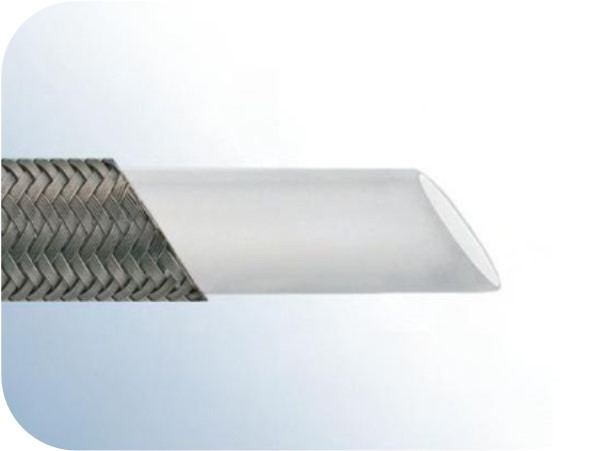

PTFE lisse tressé inox

-->

Résistance chimique, Tenue à la pression, Jusqu'à 260°C

Les usages

Les flexibles en PTFE tressé inox sont utilisés dans tous les domaines d'activités agro-alimentaires, cosmétique, pharmaceutique, chimie, pour l'ensemble des applications nécessitant une excellente résistance chimique et une résistance à la pression.

Le PTFE blanc, lisse, translucide, agréé FDA offre une solution pour le transfert de produits agressifs.

L’ensemble de notre gamme de raccords peut être montée par sertissage sur ces tuyaux afin de garantir un transfert sans zone de rétention.

Un assemblage revêtu sur le raccord est également possible afin d’éviter tout contact avec l’inox.

Les avantages

+ Alimentarité et résistance chimique universelle
+ Tenue en température et en pression
+ Utilisation en ambiance sévère : corrosion, UV, en extérieur …
+ Excellentes propriétés d'anti-adhérence
+ Très faibles pertes de charge
+ Excellente résistance mécanique aux chocs
+ Montage serti ou revêtu

Disponibilité

En stock

Demander un devis

Caractéristiques

Construction

• Tube en PTFE extrudé lisse, épaisseur 0.89 mm
• Couleur blanc translucide
• Agréé FDA
• Tresse extérieure en inox 304

Températures d'utilisation

• En utilisation courante : de -70°C à +260°C
• Résistant à tous les produits de lavage couramment utilisés

Dimensions

• Du DN 4 (1/8’) au DN 25 (Voir tableau)

DN	DN x ext(mm)	RC (mm)	PS à 20°C (bars)	PLNE à 20°C (bars)	Poids (g/m)
1/8’	3.9 x 5.8	25	270	1 080	55
3/16’	5.1 x 7.4	35	200	800	70
1/4’	6.35 x 9	45	175	700	90
5/16	7.9 x 10.8	50	150	600	94
3/8’	9.5 x 12.4	55	135	540	97
1/2’	12.7 x 15.7	70	120	480	140
5/8’	15.9 x 19.1	130	100	400	265
3/4’	19 x 22.2	190	90	360	320
1’	25.4 x 29.3	270	65	260	460

Pression / Aspiration

• Pression de service à 20°C : de 276 à 80 bars selon le diamètre
• Coefficient de sécurité x 3
• Déclassement de la tenue à la pression en fonction à partir de 100°C
• Faible tenue à l’aspiration

Conditionnement

• Pas de conditionnement fixe

Limites d’usage

• Bien respecter le rayon de courbure pour ne pas provoquer de cassure sur le tube

Montage

• Sertissage 100 % aseptique Rksept®, ou montage avec double coquilles
• Ou rabat du PTFE sur les raccords inox
• Profils des raccords développés par notre bureau d'études : absence de zone de rétention, qualité et sécurité du sertissage
• Raccords monoblocs usinés en France selon nos plans dans de la barre d'inox 316L (Certificat 3.1 sur demande)

Variantes / options

• Protection thermique extérieure par ajout d’une gaine en silicone

• Version antistatique

• Version double tresse

• Version résistant au vide (Spiralisflon)

• Autres dimensions sur demande
