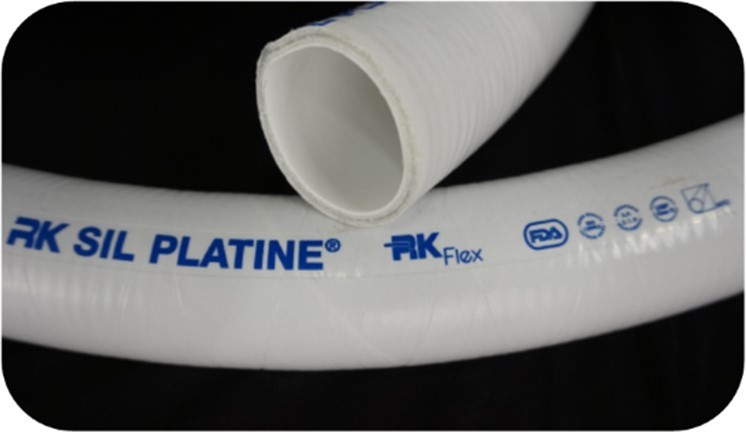

RK Sil HD Platine

-->

Souplesse, tenue à la température & à la pression

Les usages

Le RK SIL HD platine est un tuyau très polyvalent pour des domaines d'activité variés : agro-alimentaire, cosmétique, pharmaceutique.

Il offre une excellente tenue à la température jusque 200°C, une très bonne souplesse, ainsi qu’une bonne tenue à la pression.

Conçu pour une utilisation en environnement stérile, le RK SIL HD Platine est produit et stocké avec le plus grand soin, séparément des autres tuyaux.

Une version spéciale « haute pureté » fabriquée en salle blanche classe 8 est également disponible.

Les avantages

+ Très grande souplesse
+ Excellente tenue à la température
+ Bonne tenue à la pression
+ Agréments 3A, FDA et USP
+ Autoclavable
+ Nettoyabilité extérieure
+ Tuyau garanti sans phtalates
+ Catalyse platine

Disponibilité

En stock

Demander un devis

Caractéristiques

Construction

• Tube intérieur : silicone catalyse platine, translucide, totalement lisse
• Silicone de qualité alimentaire et pharmaceutique (USP classe VI)
• Renforts par tresse polyester haute densité et spire inox noyées
• Tube extérieur : silicone catalyse platine, blanc, totalement lisse

Températures d'utilisation

• En utilisation courante : -60°C à +200°C
• Stérilisation à la vapeur jusque 135°C à 3.5 bars pendant 90 minutes
• Stérilisation à l’air chaud jusque 200°C pendant 30 minutes
• Résistant à tous les produits de lavage couramment utilisés

Dimensions

• Du DN 10 au DN 102

Diam int x ext (mm)	RC (mm)	PS à 20°C (bars)	Aspiration 20°C (bars)	Poids (g/m)
10 x 22	50	10	- 0.9	380
13 x 25	52	10	- 0.9	450
16 x 29	60	10	- 0.9	530
19 x 32	66	10	- 0.9	620
25 x 38	86	10	- 0.9	750
32 x 45	110	10	- 0.9	920
38 x 52	130	10	- 0.9	1 250
51 x 65	200	10	- 0.9	1 620
63.5 x 77.5	250	8	- 0.9	2 220
76 x 90	350	8	- 0.9	2 700
102 x 116	500	7	- 0.9	3 620

Pression / Aspiration

• Pression de service à 20°C : de 10 à 7 bars selon le diamètre (voir tableau)
• Coefficient de sécurité : PS x 3
• Déclassement de 20% de la tenue en pression à partir de 100°C
• Tenue à l'aspiration à 20°C : -0.9 bars

Conditionnement

• Conditionnement en couronnes de 30 ou 20 mètres (A partir du DN 63.5)
• Livraison en standard du flexible serti avec filet de protection sur chaque raccord
• Sur demande : emballage individuel du flexible, bouchon de protection sur les raccords

Limites d’usage

• Respecter un intervalle d’au moins 1 heure entre 2 cycles de stérilisation
• Privilégier une solution avec fourreau PTFE pour le transfert de produits gras(RK Sil PTFE)

Montage

• Sertissage 100% aseptique RKsept ® ou montage avec double-coquilles inox ou aluminium
• Profil des raccords développés par notre bureau d'études : absence de zone de rétention, qualité et sécurité du sertissage
• Raccords monoblocs usinés en France selon nos plans, dans de la barre d'inox 316L (Certificat 3.1 sur demande)

Variantes / options

• Version fabriquée en salle blanche classe 8
• Version avec silicone extérieur translucide au lieu de blanc
• Version renforcée pour les applications avec contraintes de flexo-torsion
• Version avec liner intérieur en PTFE pour un transfert de meilleure qualité (RK SIL PTFE)

Nom RK Sil HD Platine
