SILO

Transfert pneumatique de produits abrasifs, Antistatique

Les usages

Le SILO est un tuyau dédié pour le transfert pneumatique en aspiration ou en refoulement de tous types de matières pulvérulentes et/ou abrasives : farine, céréales, sucre, poudres, granulés …

Son tube intérieur en caoutchouc naturel blanc lisse spécial abrasion, de forte épaisseur, lui permet de très bien résister à l’usure liée à l’écoulement des produits.

Son revêtement extérieur noir antistatique 10⁶Ω lui permet d’évacuer les charges électrostatiques dues au passage des produits dans le flexible (Nécessite le raccordement de la spirale sur les raccords d’extrémité pour assurer la continuité électrique).

Les avantages

Dédié pour le transfert de produits pulvérulents et/ou abrasifs
+ Très bonne résistance à l’abrasion
+ Montage validé pour les cuves sur pesons sans influencer le pesage
+ Revêtement extérieur 106Ω
+ Tuyau garanti sans phtalates
+ Pour aspiration et refoulement
Disponibilité
En stock pour les DN usuels
Demander un devis

Caractéristiques

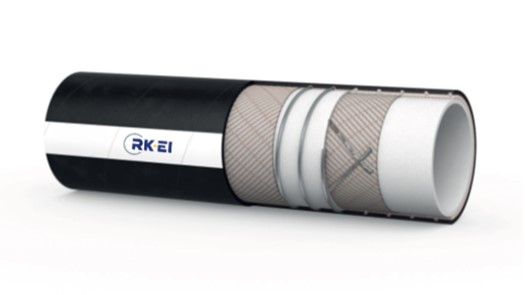

Construction
• Tube intérieur : caoutchouc naturel (NR) spécial abrasion, blanc, lisse, sans phtalates
• Renforts : trames textiles de haute ténacité et spire en acier noyée
• Revêtement extérieur : EPDM noir antistatique 10⁶Ω résistant aux frottements au sol et à l'abrasion, aux UV, à l’ozone
Températures d'utilisation
• De - 30°C à +60°C, 80°C en pointe
• Température de nettoyage : 100°C maximum pendant 10’ avec de la vapeur

Dimensions
Du DN 50 au DN 152 (voir tableau)

DN x ext(mm)

RC

 (mm)

PS à 20°C

(bars)

PLNE à 20°C (bars)

Aspiration

(bars)

Poids

(g/m)

50 x 66

300

4

12

-0.9

1 900

65 x 81

390

4

12

-0.9

2 600

75 x 93

450

4

12

-0.9

2 900

80 x 98

480

4

12

-0.9

3 190

100 x 118

600

4

12

-0.9

4 290

127 x 148

792

6

18

-0.9

6 600

152 x 174

912

6

18

-0.9

8 600
Pression / Aspiration
• Pression de service à 20°C : 4 bars (6 bars pour le DN 127 et 152)
• Coefficient de sécurité x 3
• Aspiration : de - 0.9 bars

Conditionnement

• Conditionnement en couronnes de 40 mètres jusqu’au DN 100, 20 mètres au delà
• Livraison en standard du flexible serti avec filet de protection sur chaque raccord

Montage

• Sertissage 100 % aseptique Rksept®, ou montage avec double coquilles
• Profils des raccords développés par notre bureau d'études : absence de zone de rétention, qualité et sécurité du sertissage
• Raccords monoblocs usinés en France selon nos plans dans de la barre d'inox 316L (Certificat 3.1 sur demande)

Variantes / options

• Version sans spire pour les applications en refoulement seul

• Possibilité de fabrication sur mesure (Sur validation technique) : autres DN, longueurs sur mesure, tenues à la pression renforcée
