SPIRALTECH Butyle

-->

Très grande souplesse grâce à sa seule spirale extérieure

Les usages

La conception du tuyau SPIRALTECH (Sans spire intérieure) lui procure une très grande souplesse et un faible rayon de courbure, y compris pour les gros diamètres.

Sa spirale extérieure en thermoplastique lui permet de très bien glisser au sol et laisse l’eau s’écouler entre les ondes.

Ce tuyau sera principalement utilisé sur des applications de dépotage ou sur les tableaux de pontage nécessitant un faible rayon de courbure et des manipulations fréquentes.

Les avantages

+ Très grande souplesse
+ Faible rayon de courbure
+ Caoutchouc lisse entre les spires
+ Très bon glissement sur le sol
+ Spirale extérieure permettant l’écoulement de l’eau entre les spires
+ Tuyau léger

Disponibilité

En stock

Demander un devis

Caractéristiques

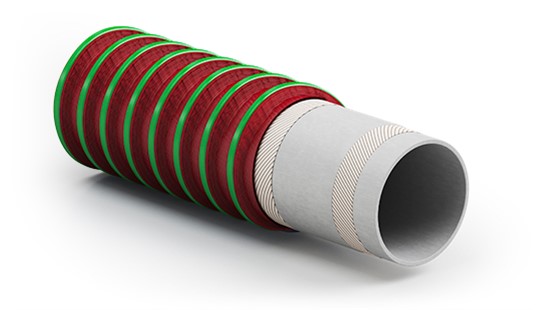

Construction

· Tube intérieur : Butyle, blanc, lisse, garanti sans phtalates
· Renforts : trames textiles de haute densité
· Revêtement extérieur : spirale thermoplastique verte de section carrée, caoutchouc rouge non lissé, résistant aux UV, à l'ozone et à l'abrasion

Températures d'utilisation

· En utilisation courante, de - 25°C à + 80°C
· Nettoyage à l'eau chaude : 90°C maximum

Dimensions

· Du DN 38 au DN 102
· Tolérances possibles sur le diamètre extérieur (+/- 3 mm) du fait de la construction du tuyau et de la spirale thermoplastique extérieure

DN (mm)	RC (mm)	PS à 20°C (bars)	PLNE à 20°C (bars)	Aspiration (bars)	Poids (g/m)
38	80	10	30	- 0.9	1 230
51	100	10	30	- 0.9	1 620
63.5	130	10	30	- 0.8	1 970
76	150	10	30	- 0.8	2 570
102	200	10	30	- 0.7	3 370

Pression / Aspiration

· Pression de service à 20°C : 10 bars
· Coefficient de sécurité x 3
· Tenue à l'aspiration à 20°C : -0.9 à -0.7 bars selon les diamètres

Conditionnement

· Conditionnement en couronnes de 40 mètres
· Livraison en standard du flexible serti avec filet de protection sur chaque raccord
· Sur demande : emballage individuel du flexible, bouchon de protection sur les raccords

Montage

· Sertissage 100% aseptique RKsept ® ou montage avec double-coquilles inox ou aluminium
· Profil des raccords développés par notre bureau d'études : absence de zone de rétention, qualité et sécurité du sertissage
· Raccords monoblocs usinés en France selon nos plans, dans de la barre d'inox 316L (Certificat 3.1 sur demande)

Variantes / options

· Déclinaison possible avec d’autres tubes intérieurs : EPDM, NR, Nitrile

· Version renforcée avec spire intérieure en thermoplastique (Version Extra Glide)

Nom SPIRALTECH Butyle
